قالب حقن لوحة تقليم الباب: التصميم والتكلفة ونقاط الفشل (2026)

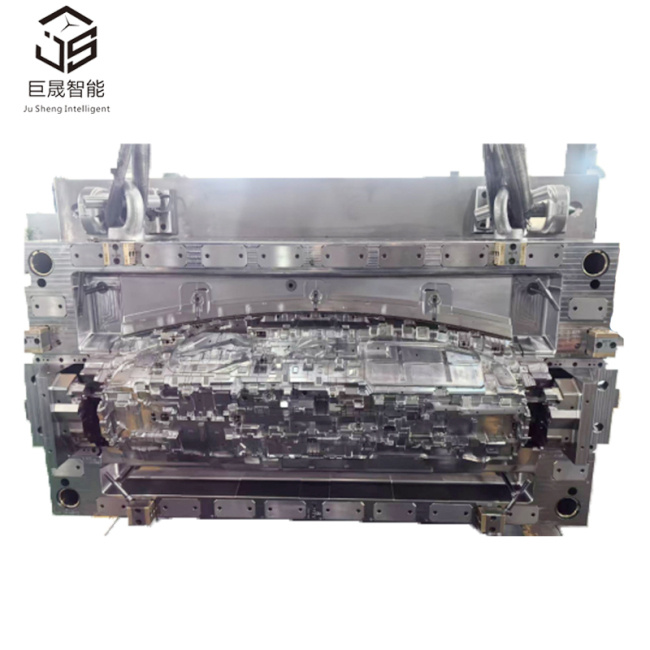

قالب حقن لوحة تقليم الباب: التصميم والتكلفة ونقاط الفشل (2026) يعيش قالب لوحة تقليم الباب أو يموت على رقمين: عدد الرافعات التي يحتاجها الجزء، وكم المادة الموجودة خلف كل منها. كل شيء آخر - عدد التجويف، درجة الفولاذ، قطرات العداء الساخن - يتبع. في عام 2026، تعمل أداة أحادية التجويف للوحة من فئة 800 مم على تشغيل 35,000-60,000** من مورد قوالب صيني مؤهل؛ أداة عائلية ذات تجويفين مع أربعة إجراءات جانبية تمر بـ **120,000. يكسر دليل تصميم قوالب حقن لوحة تقليم الأبواب الداخلية للسيارات الجزء بالطريقة التي يقتبسها بها صانع الأدوات فعليًا: الهندسة، وبنية الرافعة، ومخاطر الحوض، والعناصر التي تحرك السعر. تقوم شركة Jusheng ببناء أدوات بهذا الحجم في نينغبو على آلات جسرية ذات 5 محاور. 1. ما الذي يجب أن يحله قالب لوحة تقليم الباب الذي لا يفعله قالب المصد؟ لوح الباب ليس جزءًا مسطحًا كبيرًا، بل هو عبارة عن طبقة تجميلية رقيقة ملفوفة حول 10 إلى 15 قطعة سفلية، ويجب تحرير كل جزء منها دون سحب الحبوب. المصد عبارة عن غلاف واحد به منزلقان أو ثلاثة ؛ تحتوي لوحة الباب على أبراج مشبكة ورؤوس حرارية وهيكل مسند للذراعين وشبكة مكبر صوت وجيب للخريطة داخل جدار مقاس 2.5 مم. هذه الكثافة هي السبب في أن دليل تصميم قالب حقن لوحة تقليم الأبواب الداخلية للسيارة ينفق النصف الأول على الرافعات، وليس على الفولاذ. إنها أيضًا النقطة التي تختلف فيها لوحة الباب عن بقية عائلة Automobile Moulds - حيث يتم مشاركة منطق الأدوات، لكن عدد القطع السفلية ليس كذلك. الهندسة المرجعية تأتي لوحة تقليم الباب الخلفي من الفئة C بأبعاد 813 × 716 × 125 ملم تقريبًا، وجدار اسمي 2.5 ملم، PP+T20، انكماش بنسبة 1.1%. هذا يقرر ثلاثة أشياء. الصحافة . تبلغ المساحة المتوقعة حوالي 5,820 سم². عند ضغط تجويف يبلغ 450 كجم/سم²، تبلغ متطلبات المشبك حوالي 2600 طن قبل عامل الأمان، لذلك تحتاج إلى ماكينة بسعة 2500-3500 طن. لا تذهب ألواح الأبواب إلى المتاجر الصغيرة، وهذا وحده يقوم بتصفية قائمة الموردين الخاصة بك. الفولاذ . يحتاج الغلاف مقاس 800 × 700 مم ذو الجيوب العميقة إلى لوحة تحافظ على التسطيح من خلال المعالجة الحرارية: P20 عند 28-32 HRC لمعظم البرامج، وH13 عندما تكون الحبوب عميقة. البوابه . ثلاث قطرات على عداء ساخن لبوابة الصمام المتتابعة أمر طبيعي. اثنان يتركان خط لحام عبر مسند الذراع؛ أربعة يضيفون التكلفة دون إصلاح ما لم يفعله الثالث. هذا هو نفس نظام البوابات الذي يفصل بين قوالب السيارات الجيدة والقوالب الملائمة فقط - يتم تحديد عدد السقوط من خلال الجزء، وليس من خلال حمولة الضغط المتوفرة. بنية الرافعة: 13 عادية، وكل واحدة منها عبارة عن خط تكلفة السبب هو السبب وراء ذلك: تحتاج اللوحة النموذجية إلى 13 رافعًا - ستة من النوع المشبك، واثنان كبيران يحملان مسند الذراع وجيب الخريطة. قضيب قاذف بزاوية Ø25 مم، وقطر 20 مم عندما تكون المساحة ضيقة رأس رافع 35 × 35 مم، طرف قضيب بقطر 20 مم في الإدخال (قطر 16 مم كحد أدنى)، دبابيس وتد بقطر 6 مم يحتاج المقطع السفلي مقاس 20 مم إلى 23-25 مم من السحب الأساسي - سحب سفلي وتقوم بسحب حافة المقطع المنحدر الخلفي بمقدار 2 درجة خلف زاوية القضيب، أو يتم ربط الرافع عند العودة هناك تفصيلان يفصلان أداة العمل عن أداة الشكوى. تقوم كتل القاذف بقطر 12 و16 مم بضرب المسامير الموجودة على لوحة بهذا الحجم، لأن المسامير تقرأ من خلال النسيج. ويحتاج أي رافع كبير إلى دائرة تبريد خاصة به في الجزء السفلي من الهيكل - فالرافع غير المبرد يسخن وينمو ويحدد الجزء الذي من المفترض أن يطلقه. هذا هو أول شيء يتحقق منه Jusheng على التصميم القادم. لماذا يطبع رافع الجانب B علامة بالوعة على سطح العرض تبدأ علامة حوض الرافعة الجانبية B لقالب حقن لوحة الباب بسمك القسم، وليس بضغط التعبئة. توضع وسادة الرفع على الجانب غير التجميلي، عادةً حيث يقوم برج القصاصة وأضلاعه بتركيز المواد بالفعل. كومة من الجدار والضلع والرافعة في مكان واحد؛ يبرد هذا الوصل أخيرًا ويسحب الحبوب إلى الأسفل على السطح A. لا يمكن لضغط الضغط استعادته بمجرد تجميد البوابة. الأرقام التي تمنع ذلك قديمة ولا تزال مهملة: سمك الضلع عند 50-60% من الجدار الاسمي. عند 2.5 ملم يكون 1.2-1.5 ملم؛ فوق 70% يظهر الحوض تحت ضوء الجرف. جدار رئيسي بنسبة 60% من الاسمي، القطر الخارجي لا يزيد عن 2× قطر لولب التزاوج، محفور للخارج. استدقاق بنسبة 3:1 عند أي تغيير في الجدار، وR ≥ 0.5T في الزوايا الداخلية للPP غير المملوء (0.75T بمجرد إضافة الزجاج). خط تبريد مخصص في مبيت الرافعة، وأكمام قاذفة مع تبريد بجانب أغطية أوتاد الحرارة. يخفي الملمس المتوسط إلى العميق (VDI 21–27) انخفاضًا بمقدار 0.05-0.10 مم - للتمويه وليس للإصلاح. من الناحية العملية، يتم تسوية تعارض علامة حوض الرافعة الجانبية B لقالب حقن لوحة الباب على الرسم، قبل أشهر من قطع الفولاذ. ✅ خلاصة القول: احسب القطع السفلية قبل مناقشة السعر - يحدد عدد الرافعة ومخزون الحائط خلف كل رافع معظم تكلفة أداة لوحة الباب وجميع مخاطرها التجميلية تقريبًا. 2. ما هي تكلفة قالب لوحة تقليم الباب في الصين - وأين تذهب الأموال؟ تبلغ تكلفة أداة لوحة الباب أحادية التجويف فئة 800 مم مع بوابة صمام تسلسلية ثلاثية القطرات ما بين 35.000 إلى 60.000 دولار في عام 2026؛ تبلغ تكلفة أداة الأسرة ذات التجويف الأيسر / الأيمن مع أربعة إجراءات جانبية ما بين 90.000 إلى 140.000 دولار. عندما يسأل المشترون عن تكلفة قالب لوحة تقليم الباب في الصين، فإن الإجابة الصادقة هي النطاق، لأن الفارق يأتي من الرافعات والقطرات الساخنة بدلاً من حجم الجزء. البند حصة تكلفة الأداة ما يحركه في الواقع قاعدة القالب والفولاذ (P20 28–32 HRC / 718H / H13 43–52 HRC) 15-30% حجم اللوحة لمغلف 800 × 700 مم، حجم المعالجة الحرارية المعالجة الأساسية والتجويف 15-25% سطح من الفئة A، 5 محاور يعمل في جيوب عميقة الرافعات والإجراءات الجانبية 5-25% 13 رافعا أمر طبيعي. يضيف كل منهم ساعات التصنيع والتركيب والتجربة عداء ساخن 10-25% ثلاث قطرات لبوابة الصمام مقابل البوابات الحرارية التبريد، بما في ذلك دوائر الرفع 5-15% رافع مخصص للتبريد، والحواجز، واختبار التسرب الملمس والحبوب والبولندية 5-18% درجة VDI، عمق الحبوب، تلميع وفقًا لمعايير SPI الاختبار التجريبي، T1 – T2، CMM، الوثائق 8-20% عدد جولات المحاكمة والتغيير حيث تخفي الأسعار الرخيصة الفرق احمل قاعدة واحدة في كل مفاوضات: إذا كان السعر الصيني أقل بنسبة تزيد عن 40% من أدنى سعر تالي، فهذا يعني أن هناك خطأ ما. إما أنه لم يتم فهم المواصفات، أو أنه سيتم استبدال الفولاذ، أو أن المتجر يشتري الشركة وسيستعيدها من خلال أوامر التغيير. على لوحة الباب، تكون البدائل هادئة - سحب قلب هيدروليكي واحد حيث حددت اثنين، وبوابة حرارية أعيد تصنيفها كبوابة صمام، ولا يوجد تبريد في الرافعة الكبيرة، وجولتان تجريبيتان حيث يحتاج الجزء إلى أربع. سعر الأداة ليس هو الرقم الذي يقرر البرنامج قم بفحص سعر القطعة قبل التوقيع - إن الإجابة على تكلفة قالب لوحة تقليم الباب في الصين لا تهم إلا بجانبه. في معيار منشور لحامل لوحة الباب PP-GF20 عند 180.000 وحدة سنويًا، بلغت تكلفة التسليم 3.95 دولارًا أمريكيًا للقطعة من الصين، و4.07 دولارًا أمريكيًا من المكسيك، و5.63 دولارًا أمريكيًا من الولايات المتحدة - وأدارت الخلية الصينية دورة مدتها 48 ثانية مقابل 65 ثانية في أماكن أخرى. يختفي توفير الأدوات بقيمة 15000 دولار في شهرين بهذا الحجم؛ تفرض عليك الأداة التي تم تبريدها بشكل سيئ رسومًا طوال عمر البرنامج. تدير شركة Jusheng الأدوات المخصصة وتجربة التشكيل على موقع واحد، وهي الطريقة الوحيدة لمعرفة هذا الرقم قبل الالتزام. ✅ خلاصة القول: قارن عروض أسعار لوحة الباب على عدد الرافعة، وتبريد الرافعة، والجولات التجريبية، وليس على سعر الأداة الرئيسية. التعليمات س: كم من الوقت يستغرق بناء قالب لوحة تقليم الباب والتحقق من صحته؟ ج: 16-22 أسبوعًا: 5-6 أسابيع من التصميم وسوق دبي المالي، 9-11 أسبوعًا من التصنيع والتركيب، T1 في الأسبوع 14-16، ثم أسبوعين إلى ثلاثة أسابيع إلى T2. أي شخص يقتبس ثمانية أسابيع يعني التصنيع فقط. أضف أربعة أسابيع إذا تم حفر الحبوب بعد T1 وليس قبلها — قم بالحفر قبل T1 عندما يسمح الرسم، لأن الحبوب تغير متطلبات المسودة. س: هل يمكن لقالب واحد تشغيل ألواح الأبواب اليسرى واليمنى؟ ج: نعم، كأداة عائلية ذات تجويفين، عادةً ما يزيد عددها عن 150000 زوج سنويًا: تكلفة الأداة تزيد بنسبة 60-80% عن تكلفة التجويف الواحد، ولكن سعر القطعة أقل بنسبة 30-35%. المهم هو ملء التوازن - اللوحات اليسرى واليمنى عبارة عن صور معكوسة ذات تخطيطات مختلفة للقصاصات، لذلك يجب موازنة العداء عن طريق المحاكاة، وليس عن طريق التخطيط المتماثل. أي دليل تصميم قالب حقن لوحة تقليم الأبواب الداخلية للسيارات الذي يتعامل مع أداة عائلية كنسختين من تجويف واحد يتخطى الجزء الصعب. س: هل تقدمون أدوات لوحة الباب OEM والمخصصة من الصين؟ ج: نعم. تقوم شركة Zhejiang Jusheng Intelligent Technology Co., Ltd. ببناء قوالب مخصصة للسيارات الداخلية والخارجية في نينغبو - بمساحة 50000 متر مربع عبر أربع ورش عمل، وأكثر من 200 آلة بما في ذلك مراكز تصنيع جسرية ذات 5 محاور وفحص CMM، مع تجربة داخلية. نحن نزود برامج OEM وموردي المستوى 1 بالأدوات بالإضافة إلى وثائق PPAP، ونقتبس عدد الرافعات وهندسة التبريد سطرًا تلو الآخر بدلاً من مبلغ مقطوع. تقوم Jusheng بتغطية الأدوات ذات التجويف المفرد من خلال الأدوات العائلية بأربعة إجراءات جانبية. أرسل بيانات الجزء الخاص بك، واحصل على عرض أسعار للرافعة أرسل ملفًا ثلاثي الأبعاد ودرجة المادة والحجم السنوي ومتطلبات الفئة أ. تقوم Jusheng بإرجاع تقرير سوق دبي المالي خلال خمسة أيام عمل يغطي عدد القطع السفلية، وتخطيط الرافعة والمنزلق، ومواضع البوابة، ومواقع الحوض وخطوط اللحام المتوقعة، بما في ذلك خطر علامة حوض الرافعة الجانبية B لقالب حقن لوحة الباب، بالإضافة إلى تفاصيل تكلفة البند - الجدول أعلاه، مملوء بأرقامك. اطلب تسعير OEM/ODM من مصنعنا في الصين وسنقوم بتضمين جدول زمني من T1 إلى SOP. تاريخ النشر:أكتوبر 2026 | بواسطة فريق الهندسة Jusheng البريد الإلكتروني: info@zjjsmould.com الهاتف المحمول: +86 13516880625
